ڈرون مائن ڈیٹیکشن وہیکل

پوائزن لیزرڈ ڈرون مائن ڈیٹیکشن وہیکل ایک ترمیم شدہ وہیکل ماونٹڈ مائن ڈٹیکشن سسٹم ہے جو پوائزن لیزرڈ بکتر بند گاڑی پر مبنی ہے۔ بارودی سرنگوں کا پتہ لگانے کے نظام کا گھونسلا بکتر بند گاڑی کی چھت کے عقب میں نصب ہے۔

مسافر سیٹ پر بیٹھا آپریٹر ایک کلک کے ساتھ گھونسلے کے اوپری کور کو کھول سکتا ہے اور خود بخود مائن ڈیٹیکشن ڈرون کو چھوڑ سکتا ہے۔ بارودی سرنگوں/آئی ای ڈیز کی تقسیم کا تیزی سے پتہ لگانے کے لیے بارودی سرنگوں/آئی ای ڈیز کی تقسیم کا پتہ لگانے کے لیے بارودی سرنگوں کا پتہ لگانے والا ڈرون سامنے کی طرف اڑتا ہے اور خود بخود ہدف کو کیلیبریٹ کرتا ہے، جو بکتر بند گاڑی کو خطرناک علاقوں سے محفوظ طریقے سے اور تیزی سے گزرنے کے لیے رہنمائی کرتا ہے یا مشکوک دھماکہ خیز اہداف کو تباہ کرنے کے لیے آن بورڈ ہتھیاروں کا استعمال کرتا ہے۔

پوائزن لیزرڈ بکتر بند گاڑی کو گھریلو خصوصی آف روڈ چیسس سے تبدیل کیا گیا ہے، جس کا زیادہ سے زیادہ کل وزن 12 ٹن ہے۔ گاڑی کی ظاہری شکل بین الاقوامی سطح پر بکتر بند گاڑی کے سب سے مشہور ڈیزائن کو اپناتی ہے، اور باڈی امپورٹڈ بلٹ پروف مواد سے بنی ہے اور گاڑی کی حفاظتی کارکردگی کو یقینی بنانے کے لیے اوور لیپنگ بلٹ پروف ڈھانچے کے ڈیزائن کو اپناتی ہے۔ گاڑی کی مجموعی بلٹ پروف کارکردگی EU EN1522 FB6 اور NATO 4569 کلاس I کی بلٹ پروف ضروریات کو پورا کرتی ہے۔

زمین سے اوپر کیریج فلور کی اونچائی 1.1 میٹر سے زیادہ ہے، جو کہ ٹراپیزائیڈل کیریج فلور کے ساتھ مل کر ہے، جو گاڑی کو بجلی سے تحفظ کی ایک خاص سطح فراہم کرتی ہے۔ کار کا پچھلا حصہ ایک مرکزی ٹیل گیٹ سے لیس ہے، جو کہ فولڈنگ سیٹ لے آؤٹ کے ساتھ مل کر کار کے عقبی حصے کا سامنا کر رہا ہے، اس بات کو یقینی بناتا ہے کہ مسافر تیزی سے گاڑی سے اتر سکیں۔ گاڑی کی اگلی قطار 2 اگلی اور مسافر نشستوں سے لیس ہے، اور پچھلی قطار 12 سائیڈ فولڈنگ سیٹوں سے لیس ہے۔ پوری گاڑی 14 جنگی اہلکاروں کو لے جا سکتی ہے، بڑی تعداد میں فوجیوں کو پہنچانے کی ضروریات کو پورا کرتی ہے۔

معیاری کمنز 5۔{1}}لیٹر L6 ٹربو چارجڈ ڈیزل انجن 210 ہارس پاور اور 700Nm ہائی ٹارک پیدا کر سکتا ہے، جو گاڑی کو 110km/h کی زیادہ سے زیادہ رفتار کے ساتھ طاقتور بناتا ہے۔ الیکٹرانک کنٹرول پارٹ ٹائم فور وہیل ڈرائیو سسٹم، 365 ملی میٹر چوڑے ملٹری بڑے سائز کے آف روڈ ٹائر کے ساتھ مل کر گاڑی کی آف روڈ کارکردگی کو بہتر بناتا ہے۔ اس بکتر بند گاڑی کی چیسس اختیاری طور پر بائیں ہاتھ یا دائیں ہاتھ کی ڈرائیو کے ماڈلز سے لیس ہوسکتی ہے، جو مختلف ممالک میں ٹریفک کے ضوابط کی ضروریات کو پورا کرتی ہے۔

پوائزن لیزرڈ بکتر بند گاڑی کی کارکردگی کے پیرامیٹرز:

گاڑی کا ماڈل: 4x4

چیسس ماڈل: گھریلو خصوصی آف روڈ چیسس EQ2120J

گاڑی کی لمبائی 7025mm (بشمول پچھلے پیڈل)

گاڑی کی چوڑائی 2640mm (بشمول اسپیئر ٹائر)

گاڑی کی اونچائی 2860mm (برج کو چھوڑ کر) 3220mm (بشمول برج)

وہیل بیس 3700 ملی میٹر

فرنٹ/رئیر وہیل بیس 2135 ملی میٹر

زیادہ سے زیادہ قابل اجازت کل ماس 12000Kg

کرب وزن 9500Kg (FB6/NATO کلاس I بلٹ پروف)

نشستیں 14 نشستیں

ڈرائیونگ کی قسم ٹائم شیئرنگ فور وہیل ڈرائیو

انجن Dongfeng Cummins B210 33, L6/5.9L ٹربو چارجڈ انٹرکولڈ ڈیزل انجن

پاور 155kw، ٹارک 700Nm

اخراج معیاری چین III

ٹرانسمیشن 6-اسپیڈ مینوئل ٹرانسمیشن

ہائی وے کی زیادہ سے زیادہ رفتار 110 کلومیٹر فی گھنٹہ

ایندھن کی گنجائش 200 L

ہائی وے کا زیادہ سے زیادہ سفر 600 کلومیٹر

ٹائر کا سائز 365/80R20

گراؤنڈ کلیئرنس 245 ملی میٹر (پچھلے ایکسل مین ریڈوسر ہاؤسنگ اور گراؤنڈ کے سب سے نچلے پوائنٹ کے درمیان گراؤنڈ کلیئرنس)

400 ملی میٹر (سامنے اور پیچھے کے محوروں کے سب سے کم نقطہ کے درمیان گراؤنڈ کلیئرنس)

کم از کم موڑ کا رداس 9m

زاویہ 35 ڈگری تک پہنچیں۔

روانگی کا زاویہ 25 ڈگری

ریمپ کا زاویہ 20 ڈگری

زیادہ سے زیادہ ڈرائیونگ رول استحکام زاویہ 20 ڈگری

زیادہ سے زیادہ چڑھنے کی ڈھلوان (مکمل بوجھ) 40%

پارکنگ بریک ڈھلوان کی صلاحیت 40%

خندق کی چوڑائی 700 ملی میٹر

عمودی رکاوٹ کراسنگ اونچائی 400mm

ویڈنگ کی گہرائی 1.2 میٹر

بریک سسٹم نیومیٹک ڈرم بریک

اسٹیئرنگ وہیل ہائیڈرولک پاور اسٹیئرنگ

جھٹکا جاذب کے ساتھ معطل اسٹیل پلیٹ بہار

حفاظتی کارکردگی چھ سائیڈز EN1522 FB6 لیول/NATO 4569 لیول I کی بلٹ پروف ضروریات کو پورا کرتے ہیں۔

پوائزن لیزرڈ ڈرون مائن کا پتہ لگانے والی گاڑی HY1000 وہیکل ماونٹڈ مائن ڈٹیکشن سسٹم سے لیس ہے جسے گوانگژو ہانگ پینگ ہیلی کاپٹر ریموٹ سینسنگ ٹیکنالوجی کمپنی لمیٹڈ نے تیار کیا ہے۔ یہ ایک نئی نسل کا ماڈیولر مائن سویپنگ ٹول ہے جو بکتر بند گاڑیوں میں آٹونو مائن کی کمی کے رجحان سے نمٹنے کے لیے تیار کیا گیا ہے۔ روس یوکرین جنگ میں بار بار تباہ ہونے والے ٹینکوں کا پتہ لگانے کی صلاحیت اور جدید ترین ٹینک۔ یہ دھماکہ خیز مواد کی کھوج اور پروسیسنگ کے میدان میں ہانگ پینگ کے بھرپور تکنیکی تحقیق اور ترقی کی صلاحیتوں اور پروڈکٹ ایپلی کیشن کے تجربے پر مبنی ہے، جس میں وہیکل ماونٹڈ مائن ڈٹیکشن ایئر کرافٹ نیسٹ، ملٹی روٹر بغیر پائلٹ ہوائی گاڑیاں، اور ہوائی مقناطیسی گریڈینٹرز کے مربوط ڈیزائن اور پروڈکشن کو حاصل کیا گیا ہے۔ . پوائزن لیزرڈ بکتر بند گاڑی کی چھت پر بارودی مواد کا پتہ لگانے کے لیے بارودی سرنگ کا پتہ لگانے کا نظام نصب کریں۔ جب بارودی سرنگ یا مشتبہ IED علاقے کا سامنا ہوتا ہے، بارودی سرنگوں/آئی ای ڈیز کی تقسیم کا فوری پتہ لگانے کے لیے بارودی سرنگوں کا پتہ لگانے والا ڈرون خود بخود جاری کیا جاتا ہے، اور خود بخود ہدف کو کیلیبریٹ کرتا ہے، جو بکتر بند گاڑیوں کو خطرناک علاقے سے محفوظ طریقے سے اور تیزی سے گزرنے کے لیے رہنمائی کرتا ہے یا گاڑیوں میں نصب ہتھیاروں کا استعمال کرتا ہے۔ مشکوک دھماکہ خیز اہداف کو تباہ کرنا۔

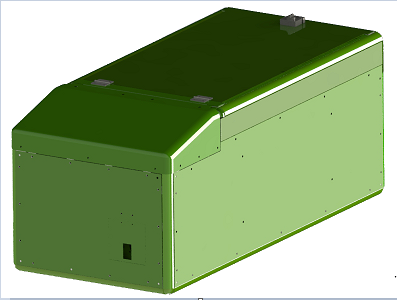

گاڑی میں نصب مائن ڈیٹیکٹر نیسٹ کے تکنیکی پیرامیٹرز:

1، ظاہری جہت: 100cm × 46cm × 41cm

2، وزن: 40 کلو

3، کام کا درجہ حرارت: -20 ڈگری سینٹی گریڈ سے+40 ڈگری سینٹی گریڈ

4، اسٹوریج کا درجہ حرارت: -20 ڈگری سینٹی گریڈ سے+40 ڈگری سینٹی گریڈ

5، پنروک صلاحیت: IP44

6، ورکنگ پاور سپلائی: 24V 15AH لتیم بیٹری پیک

7، بیٹری کی زندگی: 6 گھنٹے

8، بغیر پائلٹ کے فضائی گاڑی کے آن بورڈ سسٹم کے ساتھ مواصلات کا طریقہ: FHSS (فریکوئنسی ہاپنگ اسپریڈ سپیکٹرم)

9، بیرونی مواصلاتی انٹرفیس: ایتھرنیٹ انٹرفیس

10، لے جانے والے طیاروں کی تعداد: 1 یونٹ

11، گراؤنڈ اسٹیشن: 10۔{2}}انچ ٹچ اسکرین ڈسپلے

ملٹی روٹر بغیر پائلٹ ہوائی گاڑیوں کی تکنیکی وضاحتیں:

1، سائز: 600 × چھ سو × 300 ملی میٹر

2، وہیل بیس: 735 ملی میٹر

3، وزن: تقریباً 2.85 کلوگرام (بشمول بیٹری)

4، زیادہ سے زیادہ بوجھ کی گنجائش: 3 کلوگرام

5، زیادہ سے زیادہ افقی پرواز کی رفتار: 12m/s

6، زیادہ سے زیادہ پرواز کا وقت: 30 منٹ (3 کلو بوجھ)

7،GNSS:GPS+GLONASS+BeiDou+Galileo

8، کام کے ماحول کا درجہ حرارت: -20 ڈگری سینٹی گریڈ سے 50 ڈگری سینٹی گریڈ

چار طیاروں کی تکنیکی وضاحتیں برن مقناطیسی تدریجی آلہ:

1، کھولا ہوا سائز: 1350 × ایک ہزار اور دو سو × 60 ملی میٹر

2، فولڈنگ سائز: 650 × ایک سو ستر × 100 ملی میٹر

3، وزن: 1.5 کلوگرام

4، کام کا درجہ حرارت: -20 ڈگری سینٹی گریڈ سے+40 ڈگری سینٹی گریڈ

5، اسٹوریج کا درجہ حرارت: -20 ڈگری سینٹی گریڈ سے+40 ڈگری سینٹی گریڈ

6، پنروک صلاحیت: IPX6

7، ورکنگ وولٹیج/کرنٹ: DC 12V/4A

8، آزمائشی اقسام: دھاتی اینٹی ٹینک بارودی سرنگیں، ملٹی ٹائپ آئی ای ڈیز؛

9، کھوج کی گہرائی: زیر زمین 0.5 میٹر سے کم یا اس کے برابر
